NEU: unterstützt ab sofort Intel® ATX3.0. Kostenloser PCIe5.0 Kabel im Lieferumfang seit August enthalten

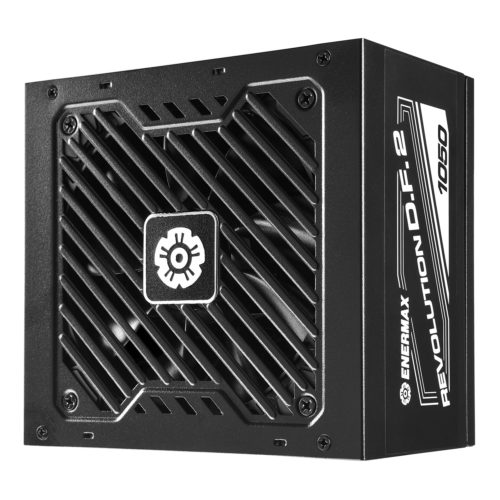

REVOLUTION D.F. 2 ist eine kompakte, voll modulare 80 PLUS® Gold zertifizierte Netzteilserie mit der patentierten DFR™ (Dust Free Rotation) Technologie, die eine Staubansammlung verhindert und somit ein sauberes und langlebiges Netzteil garantiert. 100% japanische Elektrolytkondensatoren versprechen eine hohe Fertigungsqualität und ein langlebiges Produkt. Basierend auf einer fortschrittlichen Half Bridge  LLC-Resonanzwandler und DC-zu-DC-Schaltung ist das Netzteil in der Lage, eine perfekte Spannungsregelung und eine sehr stabile Ausgangsleistung zu liefern.

Die intelligente Lüftersteuerung hält den Netzteillüfter bis zu 20% Last im Passivmodus.  Erst danach sorgt der Silentlüfter mit einem Doppelkugellager auf Industriestandard-Niveau für eine kontinuierlich geräuscharme Aktivkühlung. Die extrem stabile Single +12V-Schiene, welche kurzfristig bis zur 2-fachen maximalen Ausgangleistung verfügt, erlaubt hohe Stromspitzen der Hochleistungsprozessoren und Grafikkarten, ohne dass das System direkt abgeschaltet werden muss.

Ausreichend Schutz ist dennoch durch OVP, UVP, OPP, SCP und OTP garantiert. Mit nur 14cm Bautiefe wurde die Revolution D.F.2 für leistungsstarke Kompakt Gaming & Streaming-Systeme entwickelt, die hohe Ansprüche an Qualität und Leistung stellen, aber dennoch eine hohe Gehäusekompatibilität verspricht.

GAMEZOOM〔DE〕 Review
PCGH
850W | ERS850EWT | Vollmodular
1050W | ERS1050EWT | Vollmodular
1200W | ERS1200EWT | Vollmodular

Intel®ATX3.0

Unterstützt neuesten Intel®ATX3.0 Netzteil-Spezifikationen & PCIe 5.0 Ready mit 12VHPWR-Kabel Zusatzkabel (Dual PCIe 8Pin auf 12VHPWR Kabel).

Intel®ATX3.0 zertifiziert seit 18.08.2023

DFR™ Technologie

Die patentierte DFR™ (Dust Free Rotation) Technologie reduziert die Staubansammlung an den Lüfterblättern, indem sie nach dem Starten des Netzteils, der Lüfter für einige Sekunden mit hoher Drehzahl rückwärts dreht. Dies beugt langfristige Staubablagerung vor. Danach kehrt es zum normalen Passivbetrieb zurück.

Kompakte Einbautiefe bietet hohe Gehäusekompatibilität

Mit dem Netzteilgehäuse Design von nur 14cm Bautiefe, eignet Revolution D.F.2 hervorragend für kompakte Gaming & Streaming PCs (T 14cm x B 15cmx H 8,6cm). Systemintegratoren wissen die Vielseitigkeit der Einsatzbereiche in unterschiedlichen Gehäusemaße zu schätzen, gerade in Kombination mit der Vollmodularität und Flachbandkabel.

Überragende Performance

Das DC-to-DC-Design generiert die Sekundärspannungen (+5V und +3,3V) von der Primärspannungsschiene (+12V). Der positive Effekt ist ein höherer Wirkungsgrad, eine saubere Ausgangsspannungen (extrem niedriger Ripple-Noise) und eine optimale Spannungsregelung bei allen Lasten.

Der hocheffizienten LLC-Resonanzwandler sorgt für eine höhere Ausgangseffizienz und Spannungsstabilität. Die extrem stabile Single +12V-Schiene, welche kurzfristig (100 Mikrosekunden) bis zur 2-fachen maximalen Ausgangleistung verfügt, erlaubt hohe Stromspitzen der Hochleistungsprozessoren und Grafikkarten, ohne dass das System direkt abgeschaltet werden muss. Dabei  ist für ausreichend Schutz durch OVP, UVP, OPP, SCP und OTP gesorgt.

Intelligente Semi-Fanless-Steuerung

Die Revolution D.F.2 Serie arbeitet völlig geräuschlos bis zu einer Systemlast von 20%. Erst danach sorgt der 12cm Silentlüfter für eine kontinuierlich geräuscharme Kühlung.

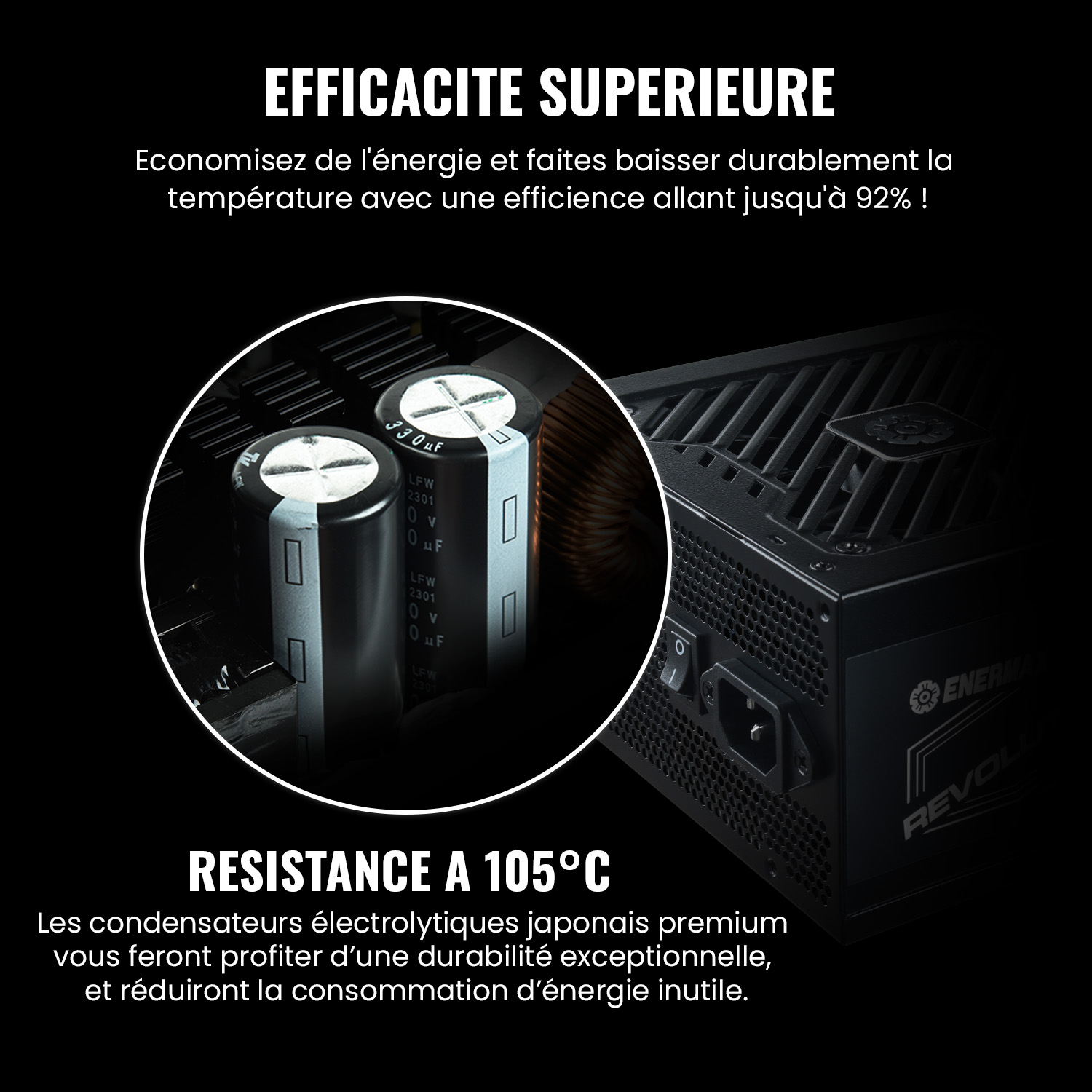

Hohe Effizienz & Japanische 105°C Kondensatoren

Mehr als 92 Prozent Effizienz im 230-Volt-Netz bei einer Auslastung von 20 bis 100 Prozent. REVOLUTION D.F.  2 besitzt das internationale Energiesparzertifikat 80 PLUS® Gold. Die Entscheidung, nur 100% japanische 105°C-Elektrolytkondensatoren zu verwenden, garantiert eine hohe Fertigungsqualität und ein langlebiges Produkt.

REVOLUTION D.F. 2 hilft durch eine hocheffiziente 5-Volt-Standby-Schiene bei der Einhaltung der EU-Ökodesignrichtlinie 2013 ErP Lot 6 und 2014 ErP Lot 3 für Computersysteme (< 0,5W im Standby-Betrieb*). Außerdem unterstürzt es die EU-Verordnung für Computersysteme Nr. 617/2013, mit unter anderem der Anforderung von 85% Effizienz bei 50% Last, sowie 82% bei 20% und 100% Last.

* nur in Kombination mit einem ErP-konformen Mainboard

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Technical Specifications

Overview
ERS850EWT, ERS1050EWT, ERS1200EWT
PSU Design Single rail, DC-to-DC, fully modular
PSU Length 140mm
Intel® ATX12V  3.0 (ab August 2023)
Non-Stop 24/7 40°C
Powder Coating
2010 ErP Lot 6
2013 ErP Lot 6
2014 ErP Lot 3
EU regulation no. 617/2013
Intel C6/C7
Fan Size 120mm
Fan Technology DFR™, SAC
Protections* SCP, OVP, UVP, OTP, OPP
Certifications CE, FCC, BSMI, CCC, EAC, RCM, KCC
Included in the delivery PSU, AC cord, screws, user manual

*SCP: short circuit protection, OVP: over voltage protection, UVP: under voltage protection, OTP: over temperature protection, OPP: over power protection

Dealer Information
ERS850EWT ERS1050EWT ERS1200EWT
Product Dimensions 140(D) x 150(W) x 86(H)mm 140(D) x 150(W) x 86(H)mm 140(D) x 150(W) x 86(H)mm
Product Weight 1.7 kg 1.7 kg 1.9 kg
Product Box Dimensions 305 x 200 x 95 mm 305 x 200 x 95 mm 305 x 200 x 95 mm
Product Box Gross Weight 2.4 kg 2.4 kg 2.6 kg
Master Carton Dimensions 495 x 325 x 225 mm 495 x 325 x 225 mm 495 x 325 x 225 mm
Master Carton Gross Weight 13kg 13kg 14kg
Master Carton Pieces 5 5 5
EAN-Code 4713157727305 4713157727312 4713157727329



Downloads

Datasheet EN – REVOLUTION D.F. 2 850-1200W
Manual – REVOLUTION D.F. 2 850-1200W
Product Pictures – REVOLUTION D.F. 2 850-1200W



Cables & Connectors
ERS850AWT ERS1050EWT ERS1200EWT
Mainboard 24 Pin 1x
[65cm]
1x
[65cm]
1x
[65cm]
CPU 4+4 Pin 2x
1x [65/80cm]
2x

1x [65cm]

1x [70cm]

2x
1x [65cm]1x [70cm]
12VHPWR(12+4) 1x Dual PCIe 8Pin[60cm] 1x Dual PCIe 8Pin[60cm] 1x Dual PCIe 8Pin[60cm]
PCI-E 6+2 Pin (8 Pin) 6x
3x[65/80cm]
6x
3x [65/80cm]
8x
4x [65/ 80cm]
SATA 6x
2x [50/65/80cm]
6x
2x [50/65/80cm]
6x
2x [50/65/80cm]
1x SATA +2x 4 Pin Molex 2x + 4x
2x [50/65/80cm]
2x + 4x
2x [50/65/80cm]
2x + 4x
2x [50/65/80cm]
FDD 1x
[10cm]
1x
[10cm]
1x
[10cm]



Power Distribution
ERS850EWT ERS1050EWT ERS1200EWT
AC Input Voltage 100-240VAC, 47-63Hz
AC Input Current 11A-5.5A 13A-6.5A 15A-7A
DC Output
+3.3V 20A 130W 20A 130W 20A 130W
+5V 20A 20A 20A
+12V 70.5A 846W 87.5A 1050W 100A 1200W
-12V 0.3A 3.6W 0.3A 3.6W 0.3A 3.6W
5Vsb 2.5A 12.5W 2.5A 12.5W 2.5A 12.5W
Peak Power 1700W* 2100W* 2400W*
Total Power 850W 1050W 1200W

*Peak power may last up to 100 μs.
