550 | 650 | 750W

Technical Specifications

Overview
EMB550AWT, EMB650AWT, EMB750EWT
PSU Design Single rail, DC-to-DC, semi-modular
PSU Length 140mm
Intel® ATX12V 2.4
Non-Stop 24/7 @35°C
Powder Coating
2010 ErP Lot 6
2013 ErP Lot 6
2014 ErP Lot 3
EU regulation no. 617/2013
Intel C6/C7
Fan Size 120mm
Fan Technology Twister Bearing™, 160.000h MTBF
Protections* SCP, OVP, UVP, OTP, OPP, SIP
Certifications cTUVus, CE, FCC, BSMI, CCC
Included in the delivery PSU, AC cord, flat modular cables, 4 screws, user manual

*SCP: short circuit protection, OVP: over voltage protection, UVP: under voltage protection, OTP: over temperature protection, OPP: over power protection, SIP: surges and inrush current protection.



Power Distribution
EMB550AWT EMB650AWT
AC Input Voltage 100-240VAC, 47-63Hz
AC Input Current 8-4A 10-5A
DC Output
+3.3V 20A 110W 20A 120W
+5V 20A 20A
+12V 45A 540W 54A
648W
-12V 0.3A 3.6W 0.3A 3.6W
5Vsb 2.5A 12.5W 2.5A 12.5W
Total Power 550W 6500W



Power Distribution
EMB750EWT
AC Input Voltage 100-240VAC, 47-63Hz
AC Input Current 11-5.5A
DC Output
+3.3V 20A 130W
+5V 20A
+12V 62A 744W
-12V 0.3A 3.6W
5Vsb 2.5A 12.5W
Total Power 750W



Cables & Connectors
EMB550AWT EMB650AWT
Mainboard 24 Pin 1x 1x
CPU 4+4 Pin 1x 1x
PCI-E 6+2 Pin (8 Pin) 2x 4x
SATA 6x 8x
4 Pin Molex 4x 4x
FDD (Adapter) 1x 1x



Cables & Connectors
EMB750EWT
Mainboard 24 Pin 1x
CPU 4+4 Pin 2x
PCI-E 6+2 Pin (8 Pin) 4x
SATA 8x
4 Pin Molex 4x
FDD (Adapter) 1x



Efficiency & Noise Level
EMB550AWT EMB650AWT
10% load @ 230V Efficiency 81% 81%
Noise Level 14.7dB(A) 14.7dB(A)
20% load @ 230V Efficiency 86% 87%
Noise Level 14.7dB(A) 14.7dB(A)
50% load @ 230V Efficiency 87% 88%
Noise Level 17.3 dB(A) 17.3 dB(A)
100% load @ 230V Efficiency 86% 86%
Power Factor 0.99 0.99
Noise Level 25.2 dB(A) 26.0 dB(A)



EMB750EWT
10% load @ 230V Efficiency 84%
Noise Level 14.7dB(A)
20% load @ 230V Efficiency 87%
Noise Level 14.7dB(A)
50% load @ 230V Efficiency 88%
Noise Level 17.3 dB(A)
100% load @ 230V Efficiency 85%
Power Factor 0.98
Noise Level 27.5 dB(A)



Dealer Information
EMB550AWT EMB650AWT
Product Dimensions 140 x 150 x 86mm 140 x 150 x 86mm
Product Weight 1.6kg 1.6kg
Product Box Dimensions 248x 211 x 95mm 248x 211 x 95mm
Product Box Gross Weight 1.9kg 2.2kg
Master Carton Dimensions 495 x 263 x 231mm 495 x 263 x 231mm
Master Carton Gross Weight 10.2kg  11.3kg
Master Carton Pieces 5 5
EAN-Code 4713157724977 4713157724984



Dealer Information
EMB750EWT
Product Dimensions 140 x 150 x 86mm
Product Weight 1.6kg
Product Box Dimensions 248x 211 x 95mm
Product Box Gross Weight 2.3kg
Master Carton Dimensions 495 x 263 x 231mm
Master Carton Gross Weight 11.9kg
Master Carton Pieces 5
EAN-Code 4713157724991



No video

Datenblatt DE – MARBLEBRON 550-750W
Datasheet EN – MARBLEBRON 550-750W
Manual – MARBLEBRON 550-750W
Product Pictures – MARBLEBRON 550-750W

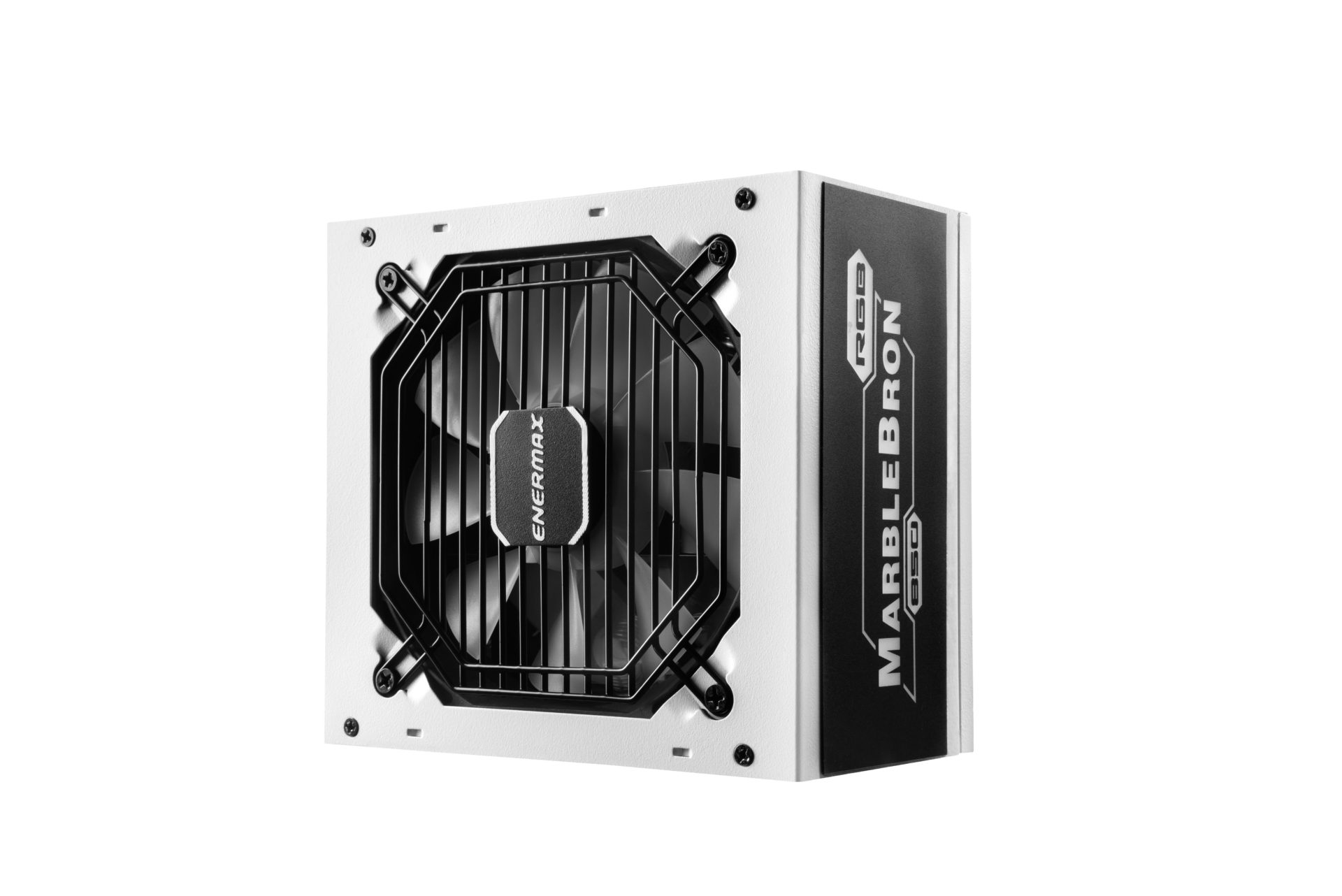

Das MARBLEBRON ist ein teilmodulares Netzteil mit hoher Funktionalität und anspruchsvollem Design. Es ist 80 PLUS® Bronze-zertifiziert und verfügt über erstklassige japanische 105°C Elektrolytkondensatoren für eine hohe Zuverlässigkeit. Ausgestattet mit DC-zu-DC-Technologie gewährleistet es eine stabile Leistungsabgabe auch bei wechselnden Lasten. Der 120-mm-High-Pressure-Lüfter wird mit der integrierten SAC (Smart Air Control) bis zu einer Last von 40% auf einer konstant niedrigen Drehzahl mit leisen 14 dB(A) gehalten. Das MARBLEBRON eignet sich perfekt für Mainstream-Gaming-, Multimedia- und Heimkinosysteme.

550W | EMB550AWT | Teilmodular
650W | EMB650AWT | Teilmodular
750W | EMB750EWT | Teilmodular

Effizienz

Das 80 PLUS® Bronze-zertifizierte Netzteil erreicht einen Effizienz von bis zu 88% bei 50% Last. Dies macht sich nicht nur durch eine geringe Wärmeentwicklung bemerkbar, sondern reduziert auch den eigenen CO2-Verbrauch.

MARBLEBRON hilft durch eine hocheffiziente 5-Volt-Standby-Schiene bei der Einhaltung der EU-Ökodesignrichtlinie 2010 ErP Lot 6 (< 1W im Standby-Betrieb*). Außerdem unterstürzt es die EU-Verordnung für Computersysteme Nr. 617/2013, mit unter anderem der Anforderung von 85% Effizienz bei 50% Last, sowie 82% bei 20% und 100% Last.

* nur in Kombination mit einem ErP-konformen Mainboard

Leistung

Das DC-DC-Design generiert die Sekundärspannungen (+5V und +3,3V) von der Primärspannungsschiene (+12V). Der positive Effekt ist ein höherer Wirkungsgrad, eine saubere Ausgangsspannungen (extrem niedriger Ripple-Noise) und eine optimale Spannungsregelung bei allen Lasten.

Eine stabile 12V-Schiene, um Hochleistungsprozessoren und Grafikkarten mit Strom zu versorgen, ohne die Last auf mehrere Schienen verteilen zu müssen.

Kühlung

Der integrierte 12cm-Enermax-Hochdrucklüfter mit patentierter Twister-Lager™-Technologie erzeugt einen komprimierten Luftstrom, um kritische Netzteilkomponenten schneller abzukühlen.

Das SAC (Smart Airflow Control) Design lässt den Netzteil-Lüfter bis zu einer Systemlast von 40% mit nahezu unhörbaren 14dB(A) drehen und sorgt so für einen geräuscharmen Betrieb.

Anschlüsse

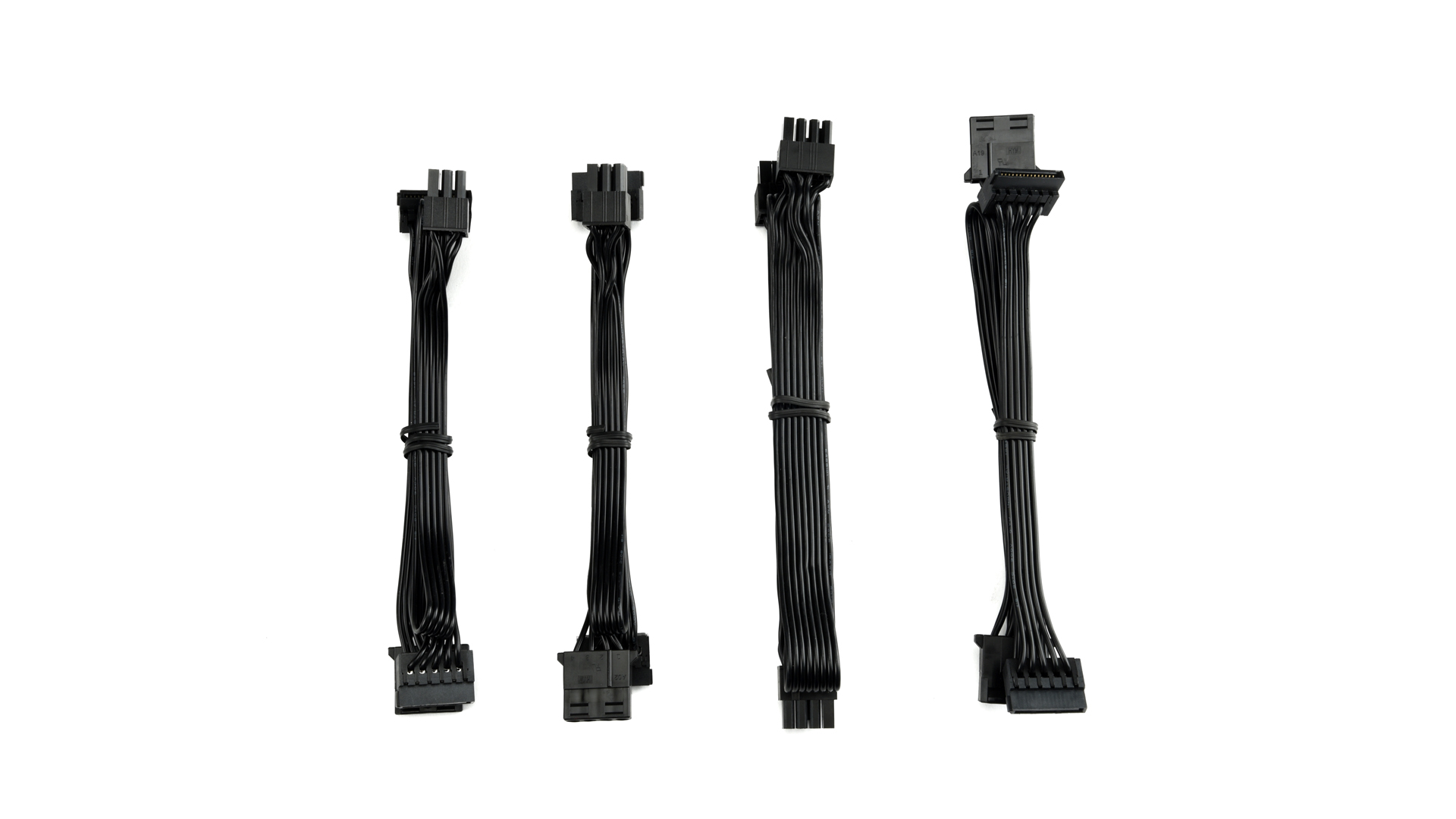

Das teilmodulare Design ermöglicht es, unnötige Kabel für eine saubere und einfache Installation zu entfernen. Die Flachbandkabel sind flexibler als die herkömmlichen ummantelten Kabel und lassen sich leichter durch enge Stellen führen. Dies ermöglicht eine saubere Kabelführung hinter der Gehäusewand und trägt zu einem verbesserten Luftstrom innerhalb des Gehäuses bei.

Kompatibilität

Intel® ATX12V v2.4, entspricht dem Intel Power Supply Design Guide for Desktop Platform Form Factors Revision 1.31 April 2013.

Volle Unterstützung der Energiesparfunktionen C6/C7 von Intel®-Prozessoren, die erstmals mit der Haswell™-Generation eingeführt wurden.

Weltweite Kompatibilität mit automatischem 100-240VAC-Eingang und bis zu 0,99 mit aktiver Power Factor Correction (PFC).

Qualität & Sicherheit

3 Jahre Herstellergarantie.

Enermax verwendet ausschließlich hochwertige Komponenten einschließlich erstklassiger japanischer 105°C Elektrolytkondensatoren für maximale Stabilität und Haltbarkeit.

Die Enermax SafeGuard Mehrfachschutzschaltung schützt das Netzteil und das System vor Schäden durch Kurzschluss (SCP), Überspannung (OVP), Unterspannung (UVP), Überhitzung (OTP), Überlastung (OPP), sowie unvorhergesehene Stromstöße (SIP).

24/7 @40°C, Non-Stop-Betrieb bei 35°C Umgebungstemperatur.
